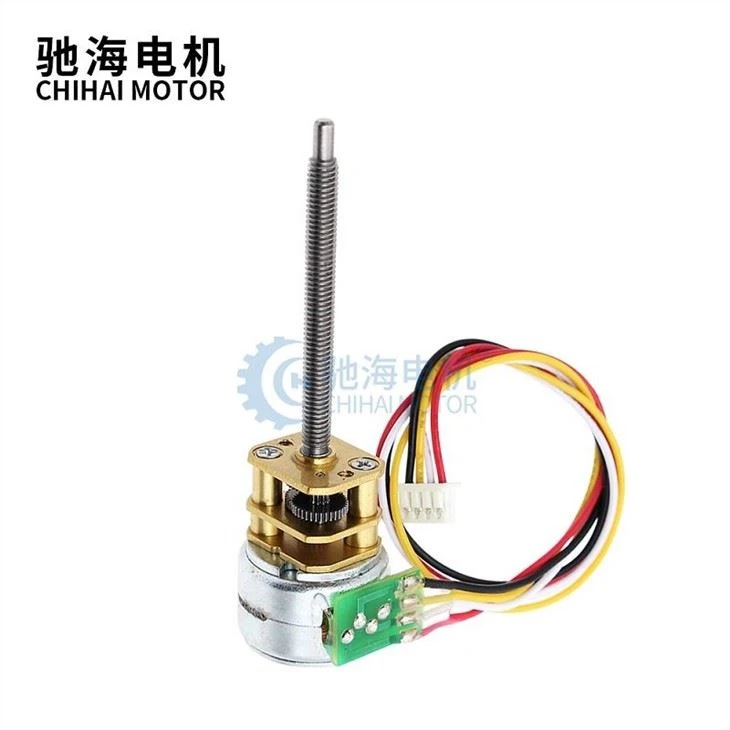

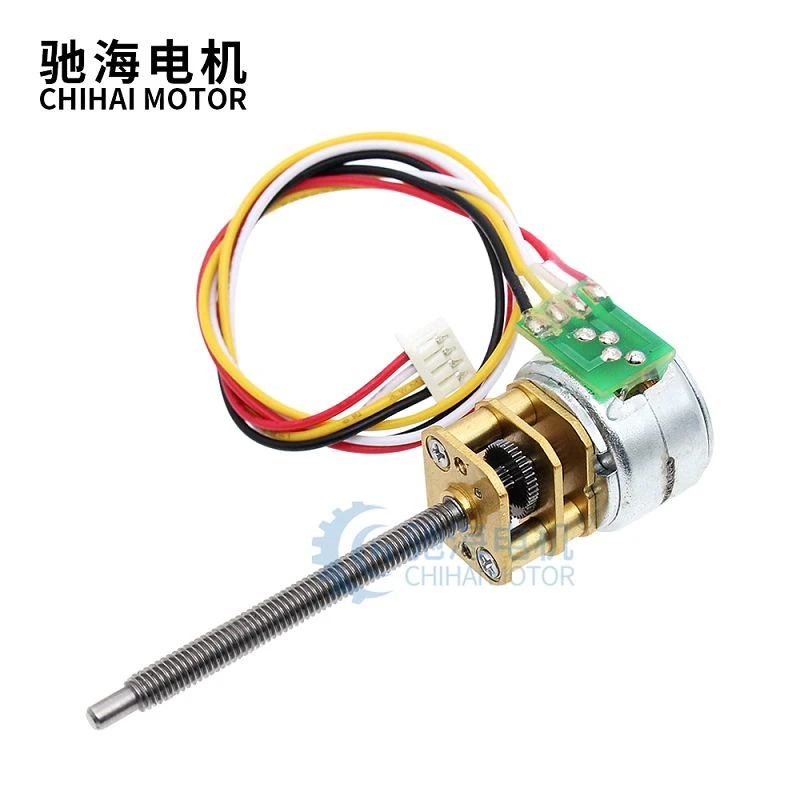

2단계 4선 DC 5V 15BY 스테핑 모터
전압:DC 5-12V
무게 :약 14g
제품 설명
제품 유형: | CHS-GM12-15BY DC 스테핑 모터 |

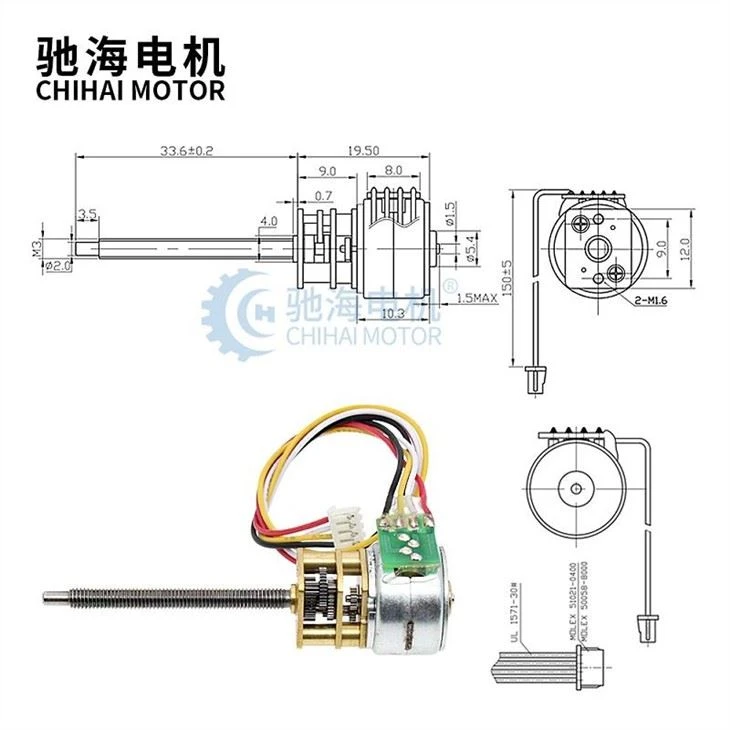

샤프트 길이: | 33.6mm(배치 사용자 지정 가능) |

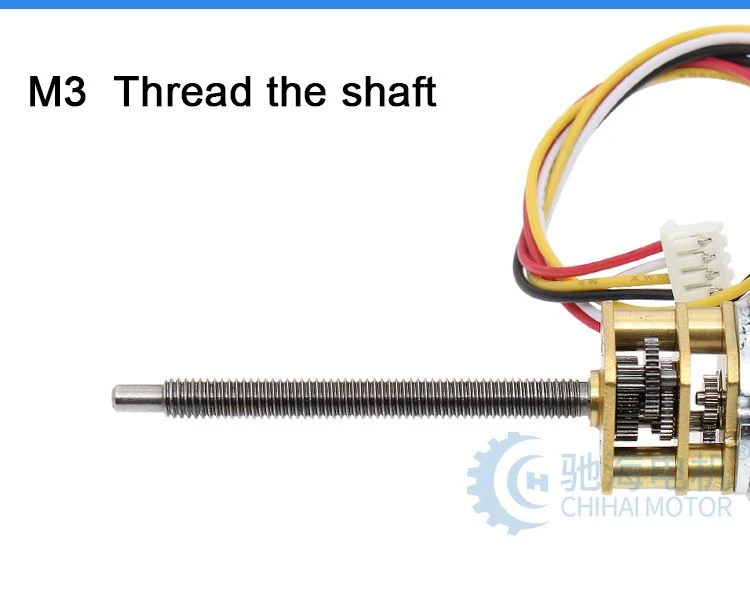

샤프트 직경: | M3 스레드 샤프트 (배치 사용자 정의) |
전압: | DC 5-12V |
무게: | 약 14g |
스텝 앵글: | 18 ° / 50 |
위상 저항: | 30 Ω/단계 |
신청: | 스마트 셀카 봉, 스마트 카메라 홀더, 지능형 로봇 카메라 앵글, 지능형 마이크로 로봇 등 |

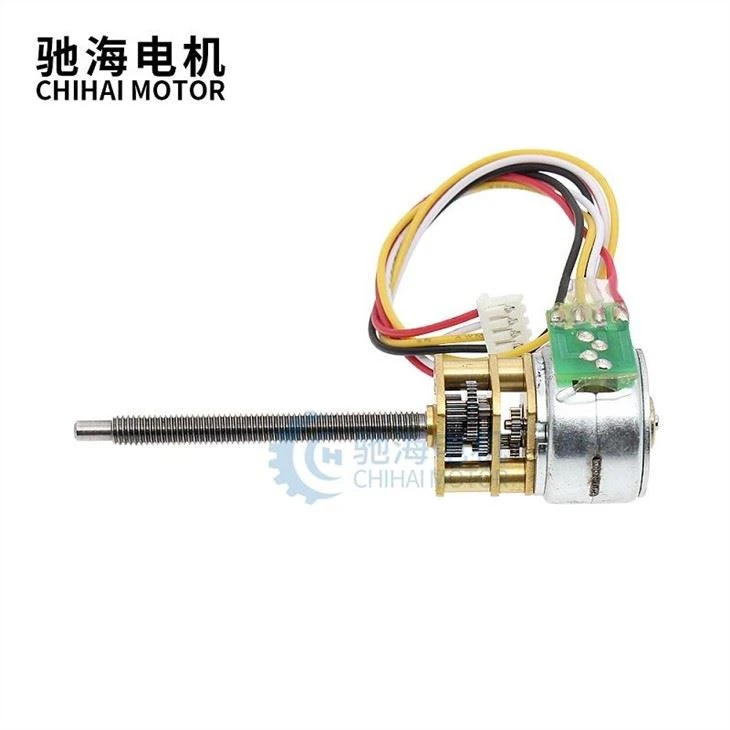

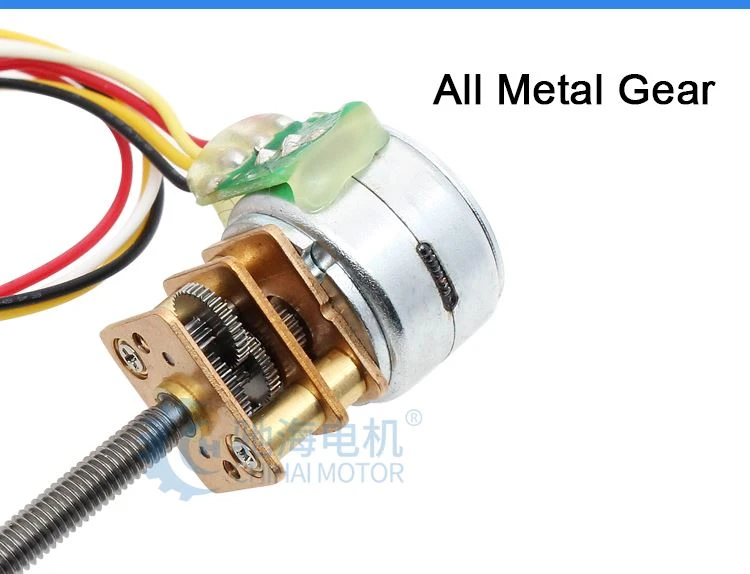

자세한 이미지

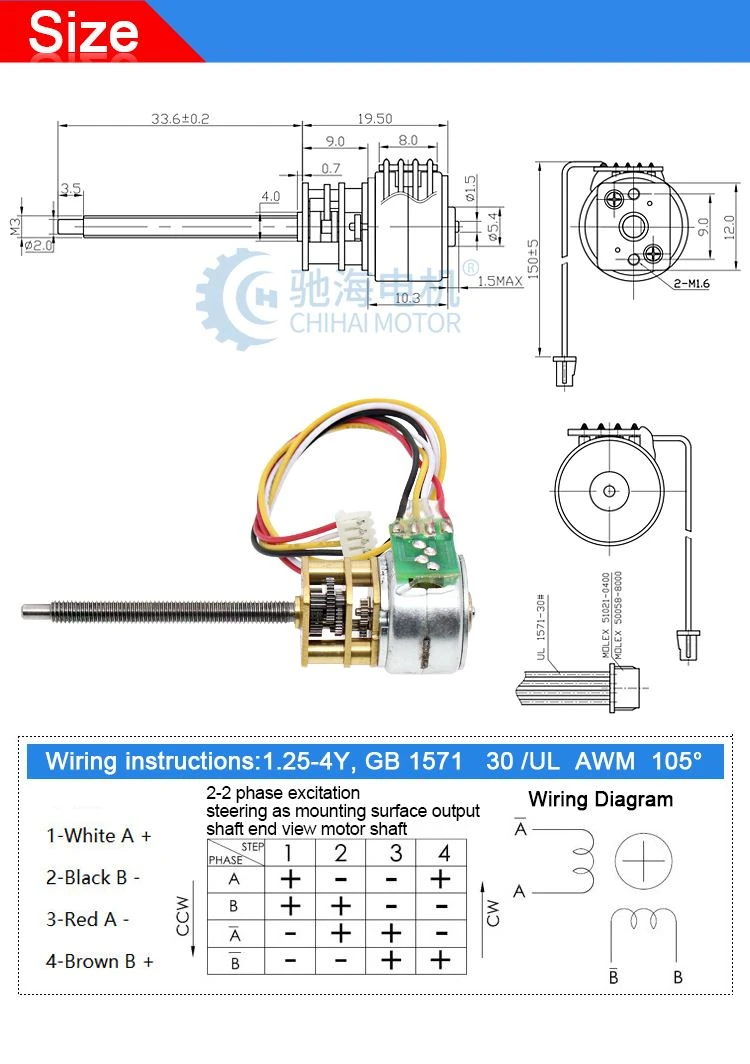

입력 스테퍼 모터 파라미터
모델 이름모델：CHS-15BY-M3015 | |||
정격 전압 | 5 V DC (드리버 IC:16219) | 위상당 전류 | 160mA / 위상 |
코일 저항 | 30±7% 옴 / 위상 | 아니요. 단계의 | 2단계 |
스텝 앵글 | 18° / 단계 | 흥분 방법 | 2 단계 흥분 |
드라이브 모드 | 양극성 드라이브 | 코일 인덕턴스 | 9.5mH / 위상 |
풀아웃 토크 | 이상 | 개최 토크 | 이상 |
500 pps에서 4 gfcm | 16 gfcm 0 pps | ||
최대 응답 빈도 | 1200 pps 이상 | 최대 시작 주파수 | 900 pps 이상 |
절연 클래스 | 클래스 E 포 코일 | 절연 강도 | 1초 동안 100 V AC |
절연 저항 | 50MΩ DC 500V | 작동 온도 | -0 ~ +55°C |
제품 매개 변수
모델：CHS-GM15BY-Ω-50-33.6 M3 DC 스테핑 모토 | |
전압: DC 5.0V (드라이버 IC:L6219) | |
모터 주파수 작동 전압 범위 | |
단계 | 2단계 4선선 |
비율 | 1: 50 |
스텝 각도 | 0.36° |
로드 속도 없음(rpm) | 60 rpm / 1000pps |
부하 전류 없음(mA) | ≤400mA/1000pps |
토크 홀딩 (gf.cm) | 700gf.cm 민 |
토크 를 꺼내 (kgf.cm) | 480gf.cm m Min / 1000pps |
인덕턴스(mH) | 9.5mH ± 15% (25°C LCR 1.0V) |
제품 및 디스플레이
포장 및 배송
패키지:
표준 수출 판지 포장.
배달 시간:
주문 확인 후 3~20일, 세부 배송 일은
생산 시즌 및 주문 수량.
주의:
특별 통관 서류가 필요한 경우 사전에 확인을 위해 당사에 문의하십시오.
자주 묻는 질문(FAQ)
Q:1.어떤 종류의 모터를 제공할 수 있습니까?
A:현재, 우리는 주로 마이크로 모터와 직선 치아 감속 모터, 행성 감속 모터, 벌레 감속 모터를 포함한 일련의 DC 감속 모터를 제공합니다. 현재 당사는 1VDC와 30VDC 사이의 전압을 가진 다양한 유형의 모터와 8~51mm 사이의 모터 직경을 개발하는 데 주력하고 있습니다.
Q:2. 당신은 나에게 가격 표를 보낼 수 있습니까?
A:우리의 모든 모터에 대 한, 그들은 수명 등 등 과 같은 다른 요구 사항에 따라 사용자 정의. 가격은 또한 연간 수량에 따라 다릅니다. 그래서 우리가 가격 표를 제공하는 것은 정말 어렵다. 자세한 요구 사항과 연간 수량을 공유할 수 있다면 당사가 제공할 수 있는 제안을 확인할 수 있습니다.
Q:3. 일반 주문의 리드 타임은 얼마입니까?
A:주문의 경우 표준 리드 타임은 3-25일이며, 이번에는 다른 모델, 기간 및 수량에 따라 더 짧거나 더 길 수 있습니다.
Q:4. 툴링 비용을 제공할 수 있다면 새로운 모터를 개발할 수 있을까요?
A:예. 성능, 크기, 연간 수량, 목표 가격 등과 같은 자세한 요구 사항을 공유하십시오. 그런 다음 우리가 준비 할 수 있는지 아닌지 확인하기 위해 평가를 할 것입니다.
Q:5.무료 샘플을 보내주시겠습니까?
예,또한 주문 시료를 반납할 수 있습니다.
